諧波吸收裝置

發布者🎏:朱佳媛發布時間🧚🏼:2016-01-11瀏覽次數🎖😅:324

1 、成果簡介

現代工業的快速發展,工礦企業、交通運輸、國防及科研意昂4都大量使用整流器🦍、變頻調速裝置👰🏻、電弧爐🧑‍🔧、各種電力電子設備以及電氣化鐵路大量應用。這些負荷大都具有非線性、沖擊性和不平衡性的特點,在運行中會產生大量諧波。隨著電力電子技術的發展,變流技術日益高頻化,使得高次諧波的影響越來越嚴重⚧。研究表明👨🏼‍🚀,當高次諧波的頻率達到50kHz 1mA的諧波電流系統中產生的熱量等同於基波狀態300A電流通過時產生的熱量⛑️。高頻諧波的存在,既增加了電能消耗,又對電網中使用的科學儀器、生產裝置🕶、流水線自控系統、大型計算機網絡系統💁‍♂️、數字信號處理和交換和控製系統產生嚴重幹擾,甚至不能發揮其應有的功能,迫切需要消除電網中的高頻諧波。

諧波吸收裝置利用最先進的製造工藝🦺,采用納米晶材料及使用了擁有核心技術的濾波保護電路製造而成,提供1.5KHz~30MHz頻率各種能量的諧波保護。可自動消除用電設備產生的高次諧波、高頻噪聲、脈沖尖峰、電湧等幹擾👴🏻,矯正因諧波影響而產生的畸變的電壓♝、電流波形🤞🏻,以達到降低諧波損耗,減少精密控製設備的故障率和機器誤操作,全面克服由於諧波汙染引起的高頻幹擾🕗🤽🏼。

2 、技術參數:

額定電壓💁🏿:0.25kV(單相);0.4kV(三相)

最大脈沖電流值: 15kA

最大工作電壓⛴:250V

鉗位電壓😗🫲🏽:對於3000V的脈沖電壓,可限製在410V以下

工作頻率🧑🏿🧑‍🦰:50~60Hz

防護等級:IP44

絕緣電阻🕚:大於100MΩ\

壓:導電部分與外殼間承受2500VAC,時間0.2秒,無擊穿和閃絡現象。

諧波吸收性能👨🏽‍🚀🕎:1.5kHz30MHz500Hz開始衰減🙅🏽‍♂️,1.5kHz-3dB的衰減🚣🏿‍♀️,30kHz時最大衰減為-40dB

外部環境:溫度範圍:-5585

          相對濕度💂🏽:<90%

          大氣壓力⏲:52~110kPa

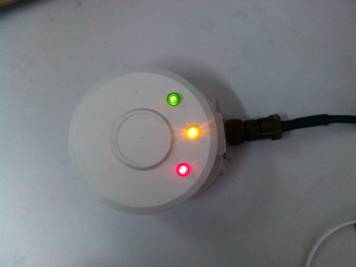

3 、樣機(三相)

電子與信息工程學院 崔昊楊
