工頻暫態過電壓試驗系統

1、TOV測試系統的簡介

    本裝置主要用於電湧保護器（SPD）等進行高中壓系統故障而傳到低壓系統和系統自身產生的暫態過電壓（TOV）特性試驗和TOV故障試驗，也可用於其它科研試驗。整個試驗裝置按IEC 61643-1:2005 ：7.7.4在高（中）壓系統的故障引起的暫時過電壓（TOV）試驗運行,UT施加時間為可在200ms至5s之間任意設定，時間設定的分辨率為10ms 。UT上電壓起始相角在0~360度之間任意設定，分辨率為1度。本裝置為戶內使用💝👩‍👩‍👧，海拔高度不超過1000米，環境溫度為-10℃~40℃🕉，相對濕度不大於85%。

2、ＴＯＶ試驗系統的技術指標

試驗設置時間：200ms~5s，分辨率10ms。

同步相位設置：0^o~360^o之間，分辨率1^o(電壓信號作為參考)

變壓器容量：120kVA

     輸出電流指標：U_out<1200V，沖擊電流300A(5s以內)

              1200V<Uout<3000V, 沖擊電流100A(5s以內)

              1200V<Uout<3000V, 沖擊電流300A(200ms以內)

輸入電壓：133V/230V/255V/288V/330V/350V/380V/400V/440V

並聯輸出電壓💇🏼‍♂️：220V/320V/385V/500V/600V/750V/900V/1125/1200V/1250V/1500V

串聯輸出電壓🧛‍♀️： 1800V/2250V/2500V/3000V

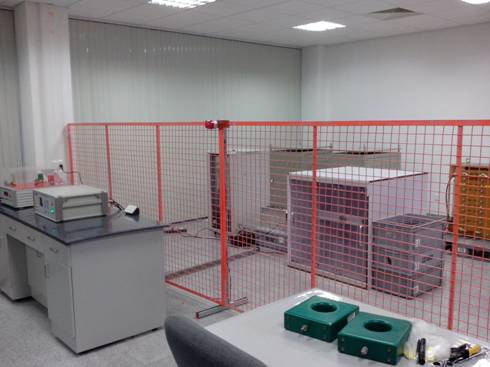

3 實驗系統樣機

電子與信息工程學院 崔昊楊
